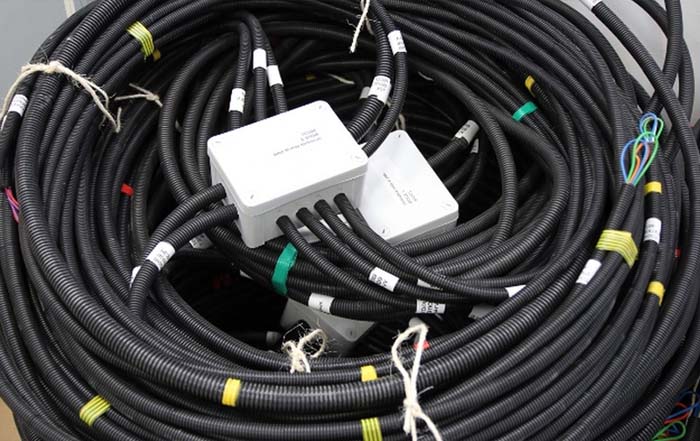

Une pieuvre électrique est un ensemble de câbles préparés en usine, qui part du tableau et rejoint en étoile chaque prise, chaque interrupteur et chaque point lumineux de la maison. Cette installation précâblée gagne du temps sur le chantier, mais exige un plan précis et une pose conforme à la norme.
Pieuvre électrique : définition et principe du câblage en étoile
La pieuvre électrique, appelée aussi araignée électrique, doit son nom à sa forme : un faisceau central dont partent des branches, comme les bras d'une pieuvre. Dans une installation classique, l'électricien tire les fils pièce par pièce, de boîte de dérivation en boîte de dérivation. Avec une pieuvre, chaque circuit part du tableau électrique et va directement au point à alimenter, sans passer par un chemin de proche en proche. Ce câblage en étoile se prépare en atelier, sur mesure ou sous forme de kit, puis arrive sur le chantier prêt à poser.
Le principe répond à un besoin simple : réaliser plus vite une installation électrique propre, avec peu de boîtes et peu de jonctions. Moins de connexions veut dire moins de points faibles et un repérage plus lisible des circuits. La pieuvre électrique convient surtout à une maison neuve ou à une rénovation lourde, quand les cloisons ou les planchers sont ouverts et que les gaines se glissent facilement.
Les composants d'une pieuvre électrique
| Élément | Rôle dans l'installation | Point à vérifier |
|---|---|---|
| Câbles ou fils | Conduire le courant de chaque circuit, du tableau jusqu'au point d'usage | Section adaptée à la protection du circuit |
| Gaine | Protéger les conducteurs et permettre un changement de fil | Diamètre et résistance au passage dans les cloisons |
| Boîtes d'encastrement | Recevoir prises, interrupteurs et appareillage | Profondeur compatible avec la cloison |
| Étiquettes de repérage | Identifier chaque circuit au tableau | Correspondance avec le plan de l'installation |
| Tableau électrique | Protéger et répartir les circuits | Nombre de modules prévu pour l'ensemble |
Chaque circuit possède sa gaine, sa section de fil et sa protection. Les sections courantes sont de 1,5 mm² pour l'éclairage, 2,5 mm² pour les prises et plus pour les gros appareils comme la plaque de cuisson, le chauffe-eau ou le chauffage. Une pieuvre bien conçue respecte ces associations, ce que le professionnel contrôle avant la pose.
Les avantages de la pieuvre électrique pour un chantier
Le premier avantage de la pieuvre est le gain de temps. Le faisceau, préparé et étiqueté en usine, évite de couper et de passer chaque fil sur place. Le deuxième est la lisibilité : un tableau relié en étoile se dépanne plus facilement qu'un réseau de dérivations cachées dans les murs. Le troisième tient à la maîtrise du projet : le plan est arrêté avant le chantier, donc les erreurs de cheminement se corrigent sur le papier plutôt que dans la cloison.
La pieuvre convient aussi à l'extension d'une installation, par exemple pour alimenter un radiateur à accumulation ou un nouveau circuit spécialisé, à condition que le tableau dispose de la place et de la puissance nécessaires. Elle présente des limites : un modèle conçu pour une maison précise s'adapte mal à un changement de plan, et un kit standard peut laisser des circuits inutiles ou en manquer.
Plan, schéma et étude avant la commande
Tout part du plan. L'étude de la pieuvre électrique repose sur un relevé précis : position de chaque prise, de chaque interrupteur et de chaque luminaire, longueur de câble à prévoir, emplacement du tableau et des gaines techniques. Un schéma unifilaire indique ensuite les circuits, leur protection et leur section. Le fabricant ou l'électricien établit cette étude à partir des plans de la maison ou d'un relevé sur place.
- Relever les pièces et placer prises, interrupteurs, luminaires et appareils fixes.
- Définir les circuits, leur puissance et leur section de fil.
- Dessiner le schéma d'ensemble et le chemin des gaines jusqu'au tableau.
- Valider le plan avec l'électricien qui fera la pose et le raccordement.
- Commander la pieuvre, repérer les circuits et vérifier la livraison.
Un plan validé avant la commande limite les coupes et les rallonges sur le chantier. Il sert aussi de référence pour le contrôle final et pour la future maintenance de la maison.
Installation d'une pieuvre électrique : le rôle de l'électricien
La pose d'une pieuvre électrique suit celle de l'installation traditionnelle : passage des gaines, mise en place des boîtes, tirage ou déroulage des câbles, puis raccordement au tableau et à l'appareillage. La différence tient à l'ordre du travail : les branches de la pieuvre sont déjà étiquetées et coupées à la bonne longueur, ce qui réduit les jonctions à faire.
Le raccordement au tableau, le choix des protections et la mise sous tension demandent une compétence d'électricien. Une erreur de section, de protection ou de mise à la terre expose à un risque d'incendie ou d'électrocution. Pour un logement neuf, une attestation de conformité est en général exigée avant la mise en service par le gestionnaire du réseau. Cette formalité, remise après la visite d'un organisme de contrôle, confirme que l'installation respecte la norme (informations du service public, consultées le 10 novembre 2026).
Devis, fabricant et produit livré
Grâce à un devis détaillé, la comparaison devient simple : chaque devis précise la composition du produit, le nombre de circuits, le coffret fourni, les gaines et les délais de fabrication. Un guide de commande utile reste le plan : sans lui, aucun tarif n'est comparable. Un fabricant sérieux propose un accompagnement pendant la réalisation, avec un suivi par étape et une solution de remplacement en cours de chantier si un circuit change. Une pieuvre rapide à poser se prépare en amont, et la livraison est disponible sous quelques semaines selon le cours de la production. Le Consuel contrôle ensuite la conformité, en vue d'une utilisation sans risque. Un détail de câblage oublié coûte cher à réparer, d'où l'intérêt d'une relecture gratuite du plan par l'électricien avant la commande.
Prix et budget d'une pieuvre électrique
Le coût d'un kit de pieuvre électrique pour une maison individuelle suit la surface, le nombre de circuits, la longueur de câble et le niveau d'équipement, hors appareillage et hors pose. La pose par un électricien s'ajoute, avec le tableau, le raccordement et l'appareillage, selon le temps passé et la difficulté d'accès. Un prix de pieuvre varie surtout avec le nombre de points à relier, et un comparatif de devis demande une base identique : mêmes circuits, mêmes sections, même tableau.
Le coût total se compare à celui d'une installation traditionnelle : la pieuvre réduit la main-d'œuvre mais le kit coûte plus cher que le fil acheté au mètre. Le gain de temps pèse davantage dans une grande maison que dans un petit appartement.
Pieuvre électrique et domotique : quelle différence
La pieuvre électrique est une méthode de câblage ; la domotique est un système de pilotage. Les deux se combinent : une pieuvre prévoit des gaines de réserve et des fils supplémentaires, que l'on relie ensuite à des modules connectés pour commander l'éclairage, les volets ou le chauffage. Il est donc utile de prévoir, dès l'étude, les circuits qui accueilleront un pilotage futur. Le chauffage, notamment, change les besoins du tableau ; l'article sur la manière de choisir son chauffage aide à anticiper ces circuits.
Pieuvre électrique ou installation traditionnelle
Dans un chantier de rénovation avec cloisons fermées, une installation traditionnelle reste souvent plus souple : l'électricien contourne les obstacles et adapte le passage. La pieuvre s'impose dans le neuf et la rénovation lourde, quand le plan est stable. Pour décider, comparer le coût du kit, le temps de pose gagné, la qualité de l'étude et l'expérience de l'artisan. La rubrique chauffage, électricité et plomberie rassemble les autres guides sur le sujet, dont le choix de la robinetterie.
Questions sur la pieuvre électrique
- Qu'est-ce qu'une pieuvre électrique ?
- C'est un ensemble de câbles préparés en usine, qui relie en étoile le tableau électrique à chaque prise, interrupteur et point lumineux. Les circuits sont repérés et prêts à poser par l'électricien.
- Peut-on faire une pieuvre électrique soi-même ?
- La pose et le raccordement d'une installation électrique exigent des connaissances précises et le respect de la norme. Les circuits, les protections et la mise à la terre se confient à un électricien qualifié, car une erreur crée un risque d'incendie.
- Quel est le prix d'une pieuvre électrique ?
- Il dépend de la surface, du nombre de circuits et du niveau d'équipement. Les fourchettes indicatives sont données plus haut, et seul un devis détaillé fixe le prix d'un projet précis.
- La pieuvre électrique est-elle conforme à la norme ?
- Elle l'est si l'étude respecte la norme d'installation, si les sections sont adaptées aux protections et si la pose suit les règles. La conformité se confirme à la réception de l'installation.
Sources : service-public.fr, fiche sur l'attestation de conformité de l'installation électrique d'un logement neuf, consultée le 10 novembre 2026 ; norme NF C 15-100 relative aux installations électriques basse tension dans les logements.
